disegni
disegno
Progetto di un cimitero
Peverelli, Carlo
1837 (datata/o)
carta, inchiostro di china, acquerellatura
mm 701 x 1046

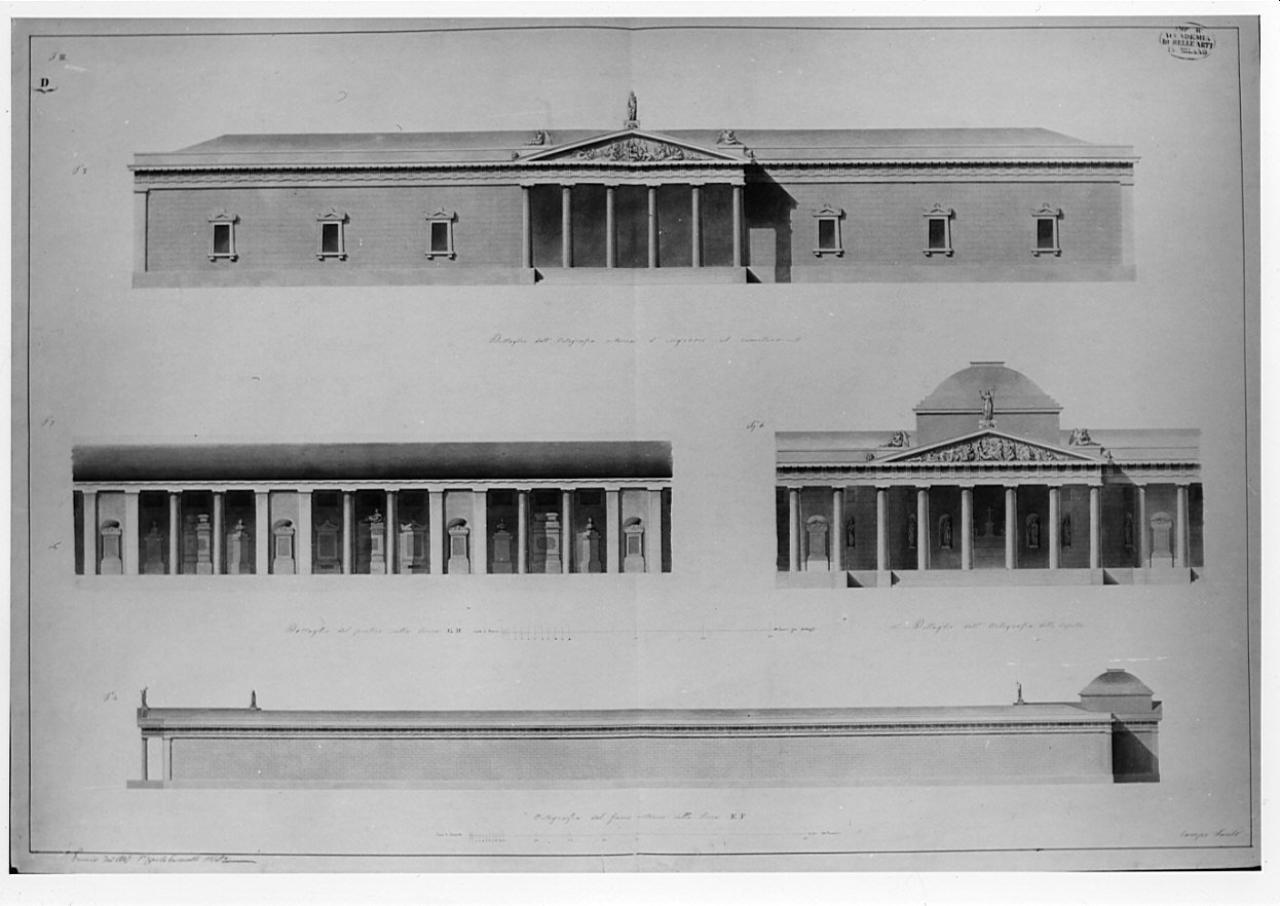

La tavola contiene 3 prospetti e 1 sezione a china con ombreggiature più scure murature sezionate in acquarello rosa e tettti in acquarello grigio azzurro. In alto prospetto di edificio a 1 piano con pronao esastilo al centro, preceduto da scalini e lat. muratura in mattoni a vista e 3 finestre rett. sormontate da timpano. Trabeazione dorica continua e tetto a padiglione. Al centro a sin. sez. di parte di colonnato dorico posto su basamento: tre cappelle precedute da due colonne doriche, intervallate da lesene (paraste) che racchiudono un setto murario in mattoni a vista con nicchia contenente monumento funebre. A ds. prospetto di parte di edificio a 1 p. con pronao esastilo dorico prec. da scalini sormontato da trabeazione a triglifi e da timpano con fregio a bassorilievo. Copertura a falde e al centro cupola ribassata posta su gradini. In basso prospetto di edificio con muratura continua in mattoni a vista, trabeazione a triglifi e tetto a padiglione. Alle estremità: a sinistra colonna dorica su basamento e tetto ornato da statue; a destra corpo in aggetto con cupola ribassata.
Fa parte di una serie di tre tavole presentate da Carlo Peverelli al concorso di II classe per l'invenzione del 1837. Le tavole sono conservate nella cartella A I 194, contenente i saggi premiati ai concorsi di II classe della scuola di Architettura della Accademia di Brera.
T. III
Posizione: angolo superiore sinistro
Tecnica di scrittura: a penna
D
Posizione: angolo superiore sinistro
Tecnica di scrittura: a penna
DETTAGLIO DELL'ORTOGRAFIA ESTERNA D'INGRESSO AL CIMITERO
Posizione: in alto al centro
Tecnica di scrittura: a penna
DETTAGLIO SULLA LINEA GH
Posizione: al centro a sinistra
Tecnica di scrittura: a penna
DETTAGLIO DELL'ORTOGRAFIA DELLA CAPPELLA
Posizione: al centro a destra
Tecnica di scrittura: a penna
SCALA DI BRACCIA 40 MILANESI PEI DETTAGLI
Posizione: In basso al centro
Tecnica di scrittura: a penna
PREMIO DEL 1837 SR. CARLO PEVERELLI MIL.SE
Posizione: in basso a sinistra
Tecnica di scrittura: a penna
CAMPO SANTO
Posizione: angolo inferiore destro
Tecnica di scrittura: a penna
1837
Posizione: Verso, angolo inferiore destro.
Tecnica di scrittura: a matita
ORTOGRAFIA DEL FIANCO ESTERNO SULLA LINEA EF
Posizione: In basso al centro
Tecnica di scrittura: a penna
SCALA DI BRACCIA CENTO MILANESI
Posizione: In basso al centro
Tecnica di scrittura: a penna
F. 1
Posizione: in alto a sinistra
Tecnica di scrittura: a penna
F. 5
Posizione: al centro a sinistra
Tecnica di scrittura: a penna
FIG. 6
Posizione: al centro a destra
Tecnica di scrittura: a penna
F. 4
Posizione: in basso a sinistra
Tecnica di scrittura: a penna
Classe di appartenenza: timbro
Identificazione: Accademia di Belle Arti di Brera
Posizione: Angolo superiore destro.
Descrizione: IMP. R./ ACCADEMIA/ DI BELLE ARTI/ IN MILANO
buono
Disegni Architettura Concorsi di Seconda Classe
