Progetto di un bersaglio comunale per la città di Milano
Pavia, Angelo
1880 - 1880 ca. (datata/o)
cartoncino bianco, matita, penna
mm 978 x 1968

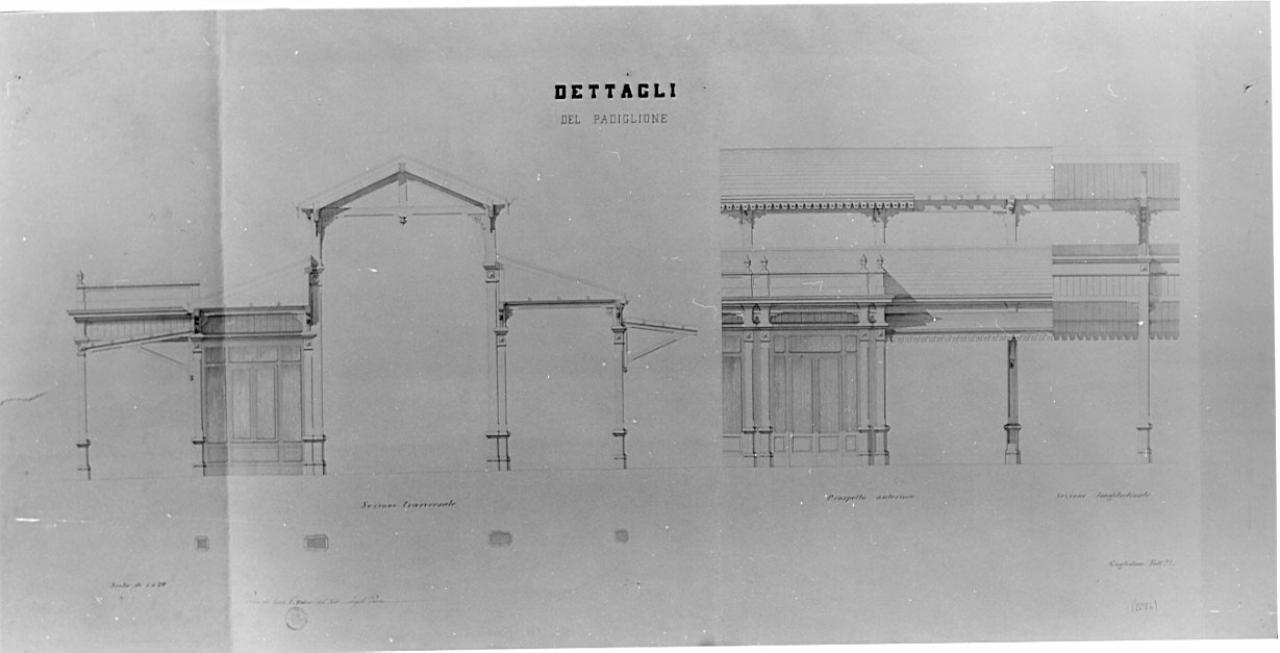

Serie orizzontale di e dettagli di padiglione ligneo. Da sinistra: sezione tripartita con stralcio planimetrico (zona sopraelevata con capriata, bracci laterali a falda e controsoffitto piano) con pensiline laterali aggettanti e costruzione retrostante (a sinistra) con parapetto piano sup; prospetto di porticato con doppio ordine di copertura a falda con avancorpo su pilastrini binati; sezione interna raffigurante montante verticale e orditura del doppio ordine di copertura a falde. Ombre a tratteggio parallelo o incrociato.
L'elaborato fa parte di una serie di tavole di Angelo Pavia realizzate in occasione del Concorso di Fondazione privata Vittadini bandito il 12 febbraio 1880 e relativi ad un bersaglio comunale per la città di Milano. Il progetto, contrassegnato dall'epigrafe "Guglielmo Tell" è stato premiato dal consiglio accademico in quanto superiore di merito a tutti gli altri per l'ottima disposizione della pianta pienamente soddisfacente alle richieste del programma, per la buona ossatura degli alzati sempre rispondente all'ufficio accui è destinata ciascuna parte dell'edificio; infine per essere il progetto praticamente costruibile essendo in ogni sua parte ragionevolmente disposto senza inutile dispendio in costruzioni esuberanti.
DETTAGLI / DEL PADIGLIONE
Posizione: in alto, al centro
Tecnica di scrittura: a penna
SCALA DI 1 A 20
Posizione: in basso, a sinistra
Tecnica di scrittura: a penna
GUGLIELMO TELL
Posizione: in basso, a destra
Tecnica di scrittura: a penna
N. 84
Posizione: in alto, a sinistra
Tecnica di scrittura: a penna
PREMIO DEL LEGATO VITTADINI DEL 1880
Posizione: in basso, a sinistra
Tecnica di scrittura: a penna
SEZIONE TRASVERSALE / PROSPETTO ANTERIORE / SEZIONE LONGITUDINALE
Posizione: in basso, al centro
Tecnica di scrittura: a penna
Classe di appartenenza: timbro
Qualificazione: amministrativo
Identificazione: Accademia di Belle Arti di Brera
Posizione: in basso verso sinistra
